變壓器變比電橋測量儀是測量變壓器變壓比的儀器。變壓器變比電橋測量儀，屬于電力測量儀器領域，由變壓器、可變電阻、電阻箱、切換開關、撥動開關、相敏放大器等組成，該變壓器變比電橋測量儀由于增加了幾個切換開關，使其具有接線容易，操作簡單，提高了工作效率，另外，還具有體積小，攜帶方便，準確度高等優點。鼎升電力生產的DCBC-H全自動變壓器變比測試儀屬于現代電力工業部門的變壓器變比測試設備。變壓器的變壓比是變壓器制造和使用中的一個很重要的技術參數，對于這個參數檢測的準確與否，是至關重要的。長期以來，國內對于變壓器變比電橋的檢測一直沒有統一的標準和方法，致使許多單位自行采用一些簡單的方法對變壓器變比電橋進行檢測，如互感器法、電阻分壓法等。這些方法因標準本身的局限性，都不能對變壓比電橋進行全面的檢定，所以不能確切地反映被檢電橋的誤差。

變壓器變比電橋結構和工作原理：

變壓器變比電橋有三種結構形式，即標準變壓器型、標準電阻型和自動變比測量儀。目前國內常見的是標準變壓器型和標準電阻型。

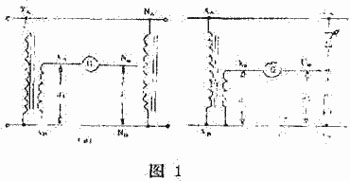

變壓器變比電橋工作原理如圖1所示。

圖1（a）為標準變壓器型變壓器變比電橋工作原理圖，圖1（b）為標準電阻型變壓器變比電橋工作原理圖。

圖1中當被測變壓器的初級側XA、XB端與變壓比電橋的NA、NB端共同受電時，被測變壓器的次級側Xa、XB端與變壓比電橋的Na、NB端產生電壓U1、U2，預置變壓比電橋比值盤的示指等于被測變壓器變壓比的標準值、調節電橋誤差盤使檢流計G指零，就得到被測變壓比的誤差值。

變壓器變比電橋通常由比值盤、誤差盤、相序開關、聯結組合開關、輸入變壓器、放大器、內附檢流計等部分組成。其中，比值盤、誤差盤、相序連接、聯結組合和內附檢流計的靈敏度是需要進行常規檢定的。

變壓器變比電橋原理圖：
